一種新的帶有集成隔擋閥的多地層一次下井完井系統，滿足了海上深水和超深水防砂完井的需求，提供了全面的解決方案。

VARUN PAI / Superior完井技術服務公司是美國一家高級能源服務公司，Superior公司的 9645 MST（多地層一次下井）系統，是 Complete™ MST 系列的最新產品，旨在提高完井效率。通過最大限度地提高支撐劑的泵送量以及集成有隔擋閥的完井工具，這個經過現場驗證的系統簡化了操作工藝，降低了施工風險和作業成本。它能一次下入對多個地層實施完井，從而最大限度地縮短完井周期，并確保在整個項目生命周期內保持一致性和可靠的性能。它的多功能性使其非常適合不斷發展的深水完井作業的需求。

系統設計

Superior公司設計了該系統，為的是滿足客戶每口井多達10個地層的完井要求，并且能一次下井對這10個地層中的每一個泵送約450噸的支撐劑。在成功完成前端工程設計研究和迭代各種設計概念后，Superior公司又開發了一種獨特的專有的分流工具端口設計，專為滿足這一需求而量身定制。以8m3/分的泵速泵送約4000噸的支撐劑，以這個指標對原型工具進行了嚴格測試，結果表明，原型工具的泵送容量達到了這個要求，甚至還有足夠的余量達到更高的要求。

這種創新的系統能處理高達12500 psi的壓差，壓差承壓能力可高達15000 psi，進一步增強了其在控制極端壓力環境方面的資質。此外，該系統還整合了各種應急選項，可最大限度地降低風險，同時還能保持其預期的功能。為了確保無縫安裝、可靠性和一致性，在測試井中進行了全面的系統集成測試。該系統符合美國石油協會API 11D1（封隔器）、19V（隔擋閥）和19AC（短節組件和附件）標準，在某些領域甚至超過了這些標準。

系統功能

9645 MST系統具有4.5英寸內徑的大孔徑設計，支持大體量生產和促產流速。這種內孔徑有助于使用更大、更堅固的4英寸內作業工具管柱，能以更高的速率泵送大體量支撐劑，還能減輕更多重量，能在每個地層漫長而艱難的分段促產中保持其重量。該系統采用了獨特和專有的服務工具設計，便于在每個地層使用新的正向位置指示器和一套新的增產隔離密封件，大大減少了工具位置的不確定性，消除了密封泄漏問題。

 9645 MST系統獨特的拋光外徑設計，因其在篩選后幾乎不存在的運動阻力而得到認可，使其能從硬篩選的無縫隙過渡到反向位置和后退，以執行一個成功組件包的驗證。MST系統也可以進行無縫集成，以實現智能完井。最近，在墨西哥灣深水區域一個最深和最具挑戰的項目，其中一口井的完井施工成功地實現了這一目標。9645 MST系統在其傳統優勢的基礎上，交付了該井增產后的雙向?qū)游环飧簟⑤p松的可回收性、生產的選擇性和一項后期的差異評級性能。這些特點使其特別適合下第三紀和古近紀地層的完井應用。

全球首創

自2004年以來，Superior公司已在450個構造成功地進行了120 多口井的完井施工，在一些最具挑戰和最復雜的地層環境展示了MST系統的強大能力。值得注意的是，Superior公司在近2600m水深環境下攻克了井深9750m、井斜高達60°的完井施工難題。最近，在墨西哥灣一個多井深水項目中，在連續的井中實現了單一地層施工超450噸支撐劑的注入吞吐量，然后再移至其它地層。施工的突出亮點是獲得了50桶/分的增產回報，使單井支撐劑的注入量達到了創紀錄的2430噸，實現了多達7個地層的增產處理。

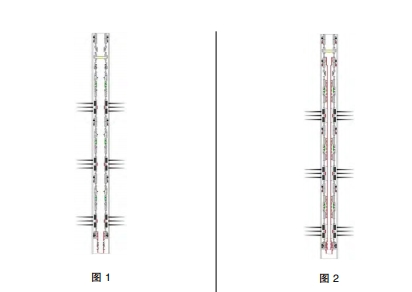

Superior公司將一種“球型”隔擋閥整合到一個單次下井的完井系統，這也是全球首創，被業界認為是“游戲規則的改變者”，見圖1（整合到9645 MST系統的隔擋閥）。開發這種可重復閉合的液壓隔擋閥（X-HBV™） 以及對其進行認證，目的是為了克服該行業完井領域所面臨的挑戰和風險。這種方法和途徑包括密切傾聽客戶的需求，打造一個簡單而堅固的設計，并根據最嚴格的行業標準（API 19V V1 - 附錄 F，氣體）對閥門進行了嚴格的認證。事實上，這些認證已超過了API的認證標準，即使在最壞的情況下也能確保產品的可靠性。

圖1

自 2019 年首次安裝以來，X-HBV™ 已成功在全球得到了運用，具有多個遠程驅動功能，因此非常適合于MST系統，提升其整體功能和實現運營商的價值。作為9645 MST系統的一部分，9645 MST 最近在墨西哥灣深水地區和相關遠程驅動的現場應用中取得了成功，現在這項技術已是一個成熟且強大的單次下井應用平臺，可以應對該領域的特殊挑戰。

省去技套完井

集成可重復閉合的液壓隔擋閥X-HBV™省去了技套完井這一需求，見圖2（除了需要增加一次下鉆外，技套管柱中還需帶一套有球閥的組件），技套完井需要一套隔離封隔器組件、球型隔擋閥和內管柱，無需技套完井也減少了寶貴的產出液的流動截面。技套完井還增加了一次不必要的起下，需要額外的設備，復雜性和風險也會增加，還會傷及最佳產層，導致總的成本增加。

圖2

與以前的方法相比，9645 MST從激活下部完井到安裝上部完井的時間縮短了5到7天。MST系統的這種增強功能為運營商節省了數百萬美元的前期成本，以更快的速度實現了生產收益。因此，Superior公司能直接為減少這些項目在整個價值鏈中的碳排放做出貢獻。

總之，新一代的MST系統旨在滿足該行業對可靠性和經過現場測試的平臺日益增長的需求，該平臺具有緩解風險、提高效率、降低成本的強大功能。該系統代表了該領域的重大進步。Superior公司致力于開發對客戶運營和業務成果產生積極影響的創新產品和技術應用。
